میل گاردان چیست؟ بررسی کاربرد، اجزا، علائم خرابی و روش نگهداری
میل گاردان یکی از قطعات مهم در سیستم انتقال قدرت خودرو است که وظیفه دارد نیروی تولیدشده توسط موتور را پس از عبور از گیربکس به محور محرک منتقل کند. شاید برای شما هم پیش آمده باشد که هنگام شروع حرکت خودرو صدای «تقه» بشنوید، در سرعتهای مشخص لرزشهایی در اتاق احساس کنید یا هنگام فشردن پدال گاز صدای غیرعادی از قسمت زیر خودرو به گوش برسد. این علائم در بعضی مواقع میتوانند به خرابی قطعات گاردان مربوط باشند. شناخت عملکرد این مجموعه و توجه به سرویس دورهای آن میتواند از خرابیهای پرهزینه و حتی خطرناک جلوگیری کند.
میل گاردان چیست و چه وظیفهای دارد؟

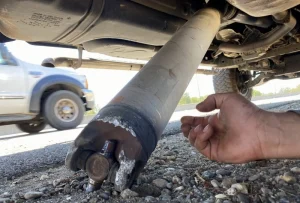

میل گاردان در واقع یک محور انتقالدهنده گشتاور است که در خودروهای دارای سیستم انتقال قدرت خاص، نیروی چرخشی را از گیربکس یا جعبه انتقال نیرو به دیفرانسیل منتقل میکند. این قطعه بیشتر در خودروهای دیفرانسیل عقب، دو دیفرانسیل، چهارچرخ محرک و بسیاری از خودروهای تجاری و سنگین دیده میشود.
دلیل استفاده از گاردان این است که گیربکس و دیفرانسیل معمولاً در یک راستا و فاصله کاملاً ثابت قرار ندارند. علاوه بر این، هنگام حرکت خودرو و بالا و پایین شدن سیستم تعلیق، فاصله و زاویه میان اجزای انتقال قدرت تغییر میکند. بنابراین محور انتقال نیرو باید بتواند این تغییرات را بدون متوقف شدن انتقال گشتاور تحمل کند.
به همین دلیل گاردان از یک شفت اصلی به همراه مفصلها و در برخی خودروها سیستم کشویی تشکیل میشود. این ساختار به آن اجازه میدهد نیرو را در مسیرهایی با تغییر زاویه و طول منتقل کند.
کاربرد میل گاردان در خودرو
کاربرد اصلی میل گاردان انتقال گشتاور از بخش خروجی گیربکس یا ترنسفرکیس به دیفرانسیل است. در خودروهای دیفرانسیل عقب، معمولاً نیرو از گیربکس به دیفرانسیل عقب منتقل میشود و دیفرانسیل نیز این نیرو را به چرخها میرساند.
در خودروهای چهارچرخ محرک، ساختار پیچیدهتر میشود و ممکن است یک گاردان برای محور جلو و یک گاردان برای محور عقب وجود داشته باشد. در این خودروها، ترنسفرکیس وظیفه توزیع نیرو میان محورها را بر عهده دارد و گاردانها نیرو را به دیفرانسیلهای مربوطه منتقل میکنند.
یکی از ویژگیهای مهم این قطعه، قابلیت تحمل تغییرات زاویهای و در برخی طراحیها تغییرات طولی است. این ویژگی باعث میشود حرکت سیستم تعلیق و تغییر موقعیت محور نسبت به شاسی، اختلال جدی در انتقال قدرت ایجاد نکند.
برای خرید روبنده 7*8 ضد کشش FH جفت روی لینک کلیک کنید
اجزای اصلی میل گاردان
ساختار میل گاردان با توجه به نوع خودرو و طراحی سیستم انتقال قدرت متفاوت است، اما چند قطعه در بسیاری از مدلها مشترک هستند. شفت گاردان، چهارشاخ، کشویی، فلکس جوینت و بلبرینگ نگهدارنده از مهمترین اجزای این مجموعه محسوب میشوند.
شفت یا لوله گاردان
شفت اصلی معمولاً به شکل یک لوله توخالی طراحی میشود. استفاده از لوله به کاهش وزن و در عین حال حفظ استحکام لازم برای انتقال گشتاور کمک میکند. جنس این بخش میتواند با توجه به نوع خودرو و کاربرد آن متفاوت باشد و فولاد یکی از رایجترین مواد مورد استفاده در ساخت آن است.
از آنجا که شفت در سرعت بالا میچرخد، کوچکترین تغییر شکل یا عدم تعادل در آن میتواند باعث ایجاد لرزش شود. به همین دلیل بالانس دقیق گاردان اهمیت بسیار زیادی دارد.
چهارشاخ گاردان
چهارشاخ یا U-Joint یکی از مهمترین قطعات مجموعه گاردان است. این قطعه امکان انتقال نیرو در شرایطی را فراهم میکند که دو محور نسبت به یکدیگر زاویه داشته باشند.
چهارشاخ به دلیل تحمل فشار، ضربه و گشتاور زیاد، قطعهای مصرفی محسوب میشود و ممکن است در طول زمان دچار فرسودگی یا لقی شود. وجود لقی در چهارشاخ معمولاً با صداهایی مانند تقه هنگام شروع حرکت یا تغییر ناگهانی فشار روی پدال گاز همراه است.
سیستم کشویی و هزارخار
یکی دیگر از اجزای مهم میل گاردان سیستم کشویی آن است. این بخش معمولاً از هزارخار نر و ماده تشکیل شده و امکان تغییر جزئی طول محور را فراهم میکند.
با حرکت سیستم تعلیق و تغییر فاصله میان گیربکس و دیفرانسیل، گاردان باید بتواند طول خود را تا حد مشخصی تغییر دهد. سیستم کشویی این وظیفه را انجام میدهد و در صورت خرابی یا ایجاد لقی، ممکن است صدا و لرزش در خودرو ایجاد شود.
فلکس جوینت
در برخی خودروها برای اتصال انعطافپذیر گاردان از قطعهای لاستیکی به نام فلکس جوینت استفاده میشود. این قطعه میتواند بخشی از ضربات و تنشهای انتقال نیرو را جذب کند.
فلکس جوینت به دلیل جنس لاستیکی خود در برابر گذشت زمان، گرما، فشار و شرایط محیطی دچار فرسودگی میشود. ایجاد ترک روی آن یکی از نشانههای مهمی است که باید جدی گرفته شود.
بلبرینگ وسط گاردان
در گاردانهای دو تکه معمولاً از یک بلبرینگ نگهدارنده در قسمت میانی استفاده میشود. این قطعه وظیفه دارد بخش میانی شفت را نگه دارد و موقعیت صحیح آن را حفظ کند.
خرابی بلبرینگ میانی میتواند باعث ایجاد صدای غیرعادی، لرزش و حتی افزایش فشار روی سایر اجزای سیستم انتقال قدرت شود. بنابراین هنگام سرویس گاردان باید وضعیت این قطعه نیز بررسی شود.
علائم خرابی میل گاردان چیست؟
تشخیص زودهنگام ایرادات میل گاردان میتواند از آسیب دیدن سایر قطعات جلوگیری کند. یکی از رایجترین علائم خرابی، ایجاد لرزش در سرعتهای مشخص است. این لرزش ممکن است در اثر تاب برداشتن شفت، از بین رفتن بالانس یا خرابی بلبرینگ میانی ایجاد شود.
صدای تقه هنگام شروع حرکت یا هنگام فشردن و رها کردن پدال گاز نیز میتواند نشانه وجود لقی در چهارشاخ، کشویی یا سایر اتصالات باشد. البته تشخیص دقیق علت صدا نیازمند بررسی مجموعه انتقال قدرت توسط فرد متخصص است.
ترکخوردگی یا پارگی فلکس جوینت، صدای خرخر از قسمت میانی خودرو و افزایش لرزش نیز از نشانههایی هستند که نباید نادیده گرفته شوند. ادامه رانندگی با قطعات آسیبدیده ممکن است باعث افزایش شدت خرابی شود.
چرا میل گاردان خراب میشود؟
یکی از دلایل خرابی میل گاردان وارد شدن ضربه شدید به شفت است. برخورد با موانع، تصادف یا ضربه از قسمت زیر خودرو میتواند باعث تاب برداشتن گاردان و از بین رفتن بالانس آن شود.
خشک کار کردن چهارشاخ یا سیستم کشویی نیز از عوامل مهم فرسودگی است. در مدلهایی که این قطعات دارای محل گریسکاری هستند، کاهش روانکاری باعث افزایش اصطکاک و بالا رفتن استهلاک میشود.
نفوذ آب و آلودگی، فرسودگی لاستیکها، خرابی بلبرینگ و استفاده طولانیمدت بدون سرویس نیز میتوانند عمر این مجموعه را کاهش دهند. به همین دلیل نگهداری صحیح اهمیت زیادی دارد.
روش صحیح نگهداری و سرویس گاردان
برای افزایش عمر میل گاردان بهتر است سرویس آن را به زمان بروز خرابی موکول نکنید. در خودروهایی که چهارشاخ یا سیستم کشویی دارای گریسخور هستند، باید طبق برنامه سرویس خودرو روانکاری انجام شود.
هنگام گریسکاری، وجود لقی در چهارشاخ و کشویی نیز باید بررسی شود. این قطعات در حالت سالم نباید لقی غیرعادی داشته باشند. همچنین بهتر است وضعیت فلکس جوینت از نظر وجود ترک، پارگی و پوسیدگی بررسی شود.
در گاردانهای دو تکه، بلبرینگ میانی و لاستیک نگهدارنده آن نیز باید مورد بازدید قرار بگیرند. وجود صدای غیرمعمول یا لقی در این بخش میتواند نشانه خرابی باشد و تعویض بهموقع آن معمولاً از آسیب بیشتر جلوگیری میکند.
آیا خرابی گاردان خطرناک است؟
بله؛ بیتوجهی به خرابی میل گاردان میتواند در شرایط خاص خطرناک باشد. گاردان در سرعت بالا با دور زیادی میچرخد و شکستگی یا جدا شدن یکی از اجزای آن میتواند باعث برخورد شفت با بخشهای زیر خودرو شود.
البته خودروها دارای طراحیهای مختلفی برای افزایش ایمنی هستند و در برخی خودروها از کابل یا زنجیر نگهدارنده برای جلوگیری از افتادن گاردان استفاده میشود. با این حال، این تجهیزات نباید باعث شود خرابیهای گاردان نادیده گرفته شوند.
اگر صدای شدید، لرزش غیرعادی یا ضربه ناگهانی از قسمت انتقال قدرت احساس میکنید، بهتر است خودرو در سریعترین زمان ممکن توسط تعمیرکار متخصص بررسی شود.
چه خودروهایی از میل گاردان استفاده میکنند؟
استفاده از میل گاردان بیشتر در خودروهایی رایج است که موتور و گیربکس باید نیرو را به محوری در فاصله مشخص منتقل کنند. خودروهای دیفرانسیل عقب، وانتها، خودروهای آفرودی، بسیاری از خودروهای دو دیفرانسیل و خودروهای سنگین در این گروه قرار میگیرند.
در خودروهای چهارچرخ محرک ممکن است دو گاردان برای انتقال نیرو به محور جلو و عقب وجود داشته باشد. همچنین در خودروهای تجاری و کامیونها نیز گاردان نقش مهمی در انتقال قدرت میان گیربکس، دیفرانسیلها و سایر بخشهای سیستم انتقال نیرو دارد.
نوع گاردان و تعداد اجزای آن بسته به طراحی خودرو متفاوت است؛ بنابراین هنگام خرید قطعه جایگزین باید مدل خودرو، نوع سیستم انتقال قدرت و مشخصات فنی قطعه مورد توجه قرار گیرد.
برای خرید روبنده 7*8 ضد کشش FH تک روی لینک کلیک کنید
جدول بررسی اجزای گاردان و علائم خرابی
| قطعه | وظیفه | نشانه خرابی |
|---|---|---|
| شفت گاردان | انتقال گشتاور | لرزش و تابدار شدن |
| چهارشاخ | انتقال نیرو در زاویه | تقه و ایجاد لقی |
| کشویی و هزارخار | جبران تغییر طول | صدا و لقی |
| فلکس جوینت | اتصال انعطافپذیر | ترک و پارگی |
| بلبرینگ میانی | نگهداری گاردان دو تکه | خرخر و لرزش |
| اتصالات | اتصال بخشهای مختلف | لقی و صدای غیرعادی |
نکات مهم هنگام خرید قطعات گاردان
اگر برای تعمیر میل گاردان به تعویض چهارشاخ، بلبرینگ، فلکس جوینت یا سایر قطعات نیاز دارید، انتخاب قطعه متناسب با خودرو اهمیت زیادی دارد. قطعهای که از نظر ابعاد یا مشخصات فنی با خودرو هماهنگ نباشد، ممکن است عملکرد مناسبی نداشته باشد.
بهتر است پیش از خرید، مدل خودرو، سال ساخت و نوع سیستم انتقال قدرت را مشخص کنید. در خودروهای تجاری و سنگین نیز توجه به میزان بار، نوع کاربری و شرایط کاری خودرو اهمیت بیشتری پیدا میکند.
کیفیت ساخت قطعه نیز عامل مهمی در طول عمر آن است. استفاده از قطعات مناسب میتواند عملکرد سیستم انتقال قدرت را بهبود داده و احتمال خرابی زودهنگام را کاهش دهد.
جمعبندی
میل گاردان یکی از اجزای اساسی سیستم انتقال قدرت در بسیاری از خودروهای دیفرانسیل عقب، دو دیفرانسیل، آفرودی و تجاری است و وظیفه اصلی آن انتقال گشتاور میان گیربکس، ترنسفرکیس و دیفرانسیل است. شفت، چهارشاخ، سیستم کشویی، فلکس جوینت و بلبرینگ میانی از مهمترین اجزای این مجموعه هستند.
لرزش در سرعتهای مشخص، صدای تقه هنگام شروع حرکت، لقی، صدای خرخر و ترکخوردگی فلکس جوینت از نشانههایی هستند که باید جدی گرفته شوند. سرویس دورهای، گریسکاری قطعات مربوطه و بررسی منظم لقی و سلامت اتصالات میتواند عمر مفید مجموعه گاردان را افزایش دهد.
در نهایت، هنگام مشاهده هرگونه صدای غیرعادی یا لرزش از قسمت انتقال قدرت، بهتر است بررسی و تعمیر را به تعویق نیندازید. انتخاب قطعه مناسب و باکیفیت نیز نقش مهمی در عملکرد صحیح و ایمن سیستم انتقال نیرو دارد.
